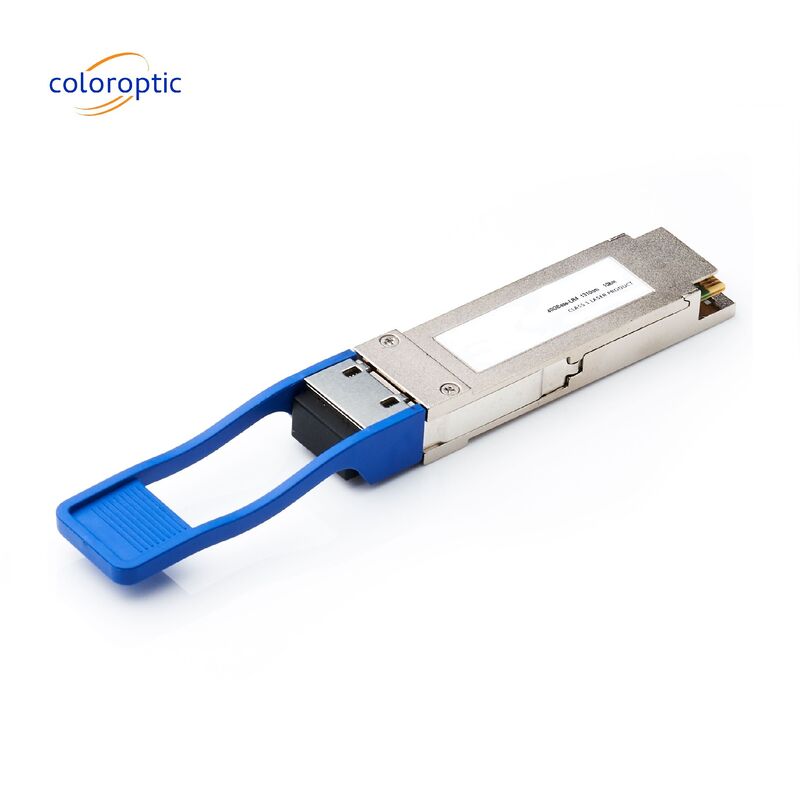

Arista QSFP-100G-SR1.2 QSFP28 850nm / 910nm 100m MMF Alıcı Modülü
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Color Optic |
| Sertifika: | ROHS, CE |
| Model numarası: | CO-S81H85SC |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2 |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Tepsileri ve kartonları kapatın |
| Teslim süresi: | 7 gün |
| Ödeme koşulları: | TT, LC, Batı Birliği |
| Yetenek temini: | 1000 Adet/Ay |
|
Detay Bilgi |
|||
| Elyaf Türü: | MMF | Alıcı Tipi: | APD |
|---|---|---|---|
| ddm: | - Evet. | Gerilim BESLEME: | 3.3V |
| Uygulama: | Ethernet | Mesafe: | 100m |
| Sıcaklık aralığı: | -40~85°C | dalga boyu: | 850nm/910nm |
| Vurgulamak: | QSFP-100G-SR1.2,850nm MMF Alıcı,910nm MMF Alıcı |
||
Ürün Açıklaması
Arista QSFP-100G-SWDM4 Uyumlu 100GBase-SWDM4 QSFP28 150m DOM Duplex LC MMF Optik Alıcı Mod
Ürün Tanımı:
- Bu ürün 100Gb / s bit oranlarını destekleyebilir. Paralel Quad Small Form-factor Pluggable (QSFP28) Bi-Direction optik modüldür.Modül, dört ana elektrik verisini iki optik şeride (İki Dalga Boyutu VCSEL İki Yönlü Optik Arayüzü ile) entegre eder., 850nm ve 910nm) 2 fiber duplex LC optik çok modlu fiber üzerinden optik iletişime izin vermek için.Modül optik giriş sinyalinin 2 setini de-multipleks eder ve bunları 4 kanal elektrik verisine dönüştürür..
- Bir LC konektörü olan optik fiber kurdele kablosu, QSFP28 modülü kablosuna takılabilir.Kablo genellikle kanal kanal düzeni için dümdüz olamazElektriksel bağlantı, MSA uyumlu 38 pinli kenar tip bir konektör aracılığıyla sağlanır.
- Modül tek bir +3.3V güç kaynağı ile çalışır. Modüller ile birlikte Modül Mevcut, Yeniden Kurulum, Kesinti ve Düşük Güç Modu gibi LVCMOS / LVTTL küresel kontrol sinyalleri mevcuttur.Daha karmaşık kontrol sinyallerini göndermek ve almak için 2 telli bir seri arayüz mevcuttur, ve dijital tanı bilgileri almak için. Bireysel kanallara hitap edilebilir ve maksimum tasarım esnekliği için kullanılmayan kanallar kapatılabilir.
Özellikleri:
- Dört bağımsız tam çift kanallı kanal
- • Kanal başına 28Gbps'e kadar veri hızı
- • QSFP28 MSA uyumlu
- • OM4 MMF iletiminde 100 metreye kadar
- • OM3 MMF iletiminde 70 metreye kadar
- • Tek 3.3V güç kaynağı
- • Maksimum güç tüketimi 3,5W
- • MTP/MPO optik konektörü
- • RoHS-6 uyumlu
- • Çalışma ortamı sıcaklığı
- • Standart: 0 °C - +70 °C
- • -5 °C'den +85 °C'ye kadar uzatıldı
Teknik parametreler:
Bu ürün 100Gb / s bit oranlarını destekleyebilir. Paralel Quad Small Form-factor Pluggable (QSFP28) Bi-Direction optik modüldür.Modül, dört ana elektrik verisini iki optik şeride (İki Dalga Boyutu VCSEL BiDirectional Optical Interface ile) entegre eder., 850nm ve 900nm) 2 fiber duplex LC optik multimode fiber üzerinden optik iletişime izin verir.Modül optik giriş sinyalinin 2 setini de-multipleks eder ve bunları 4 kanal elektrik verisine dönüştürür.Alıcı modülü elektrik sinyalleri çıkışları da Common Mode Logic (CML) seviyeleriyle uyumlu voltaj vardır. Şekil 1 bu ürünün işlevsel blok diyagramını gösterir.
| Şekil faktörü: | QSFP28 |
| TX dalga boyu: | 850/910NM |
| Uzaklık: | 100 metre. |
| Kablo Türü | Para Birimi |
| Fatura kategorisi: | 100GB baz |
| Arayüz Türü: | SR1.2 |
| DDM: | - Evet. |
| Bağlantı tipi: | MPO |
Uygulamalar:
•Veri Merkezi, raktan rakaya.
• Infiniband HDR
• 100G Ethernet
Ambalaj ve Nakliye:
SFP Optik Modülü ürünleri aşağıdaki kılavuzlara uygun olarak paketlenmeli ve gönderilmelidir:
- Her ürün statik olmayan bir torbaya veya kutuya ayrı ayrı paketlenmelidir.
- Ürün, uygun nakliye bilgileri ile işaretlenmiş bir kutuda gönderilmelidir.
- Kutunun sağlam bir şekilde el değmemiş bir mühürle kapatılması gerekir.
- Kutu uygun nakliye bilgileri ile etiketlenmelidir.
- Kutunun ağırlığı ve boyutu etiketlenmelidir.
- Kutu uygun nakliye sınıfıyla etiketlenmelidir.
Sıkça sorulan sorular:
S1: Renkli Optik SFP Optik Modülü nedir?
A1:Color Optic SFP Optical Module, Color Optic tarafından üretilen ve Çin'den gelen model numarası CO-S885LC olan bir alıcı modülüdür.Veri iletişim ve telekomünikasyon için yaygın olarak kullanılır..
